Construction du diffuseur sur mesure pour M Factory

Voir le sujet précédent Voir le sujet suivant Aller en bas

Construction du diffuseur sur mesure pour M Factory

Message par Piero le Lun 29 Aoû 2011, 23:13

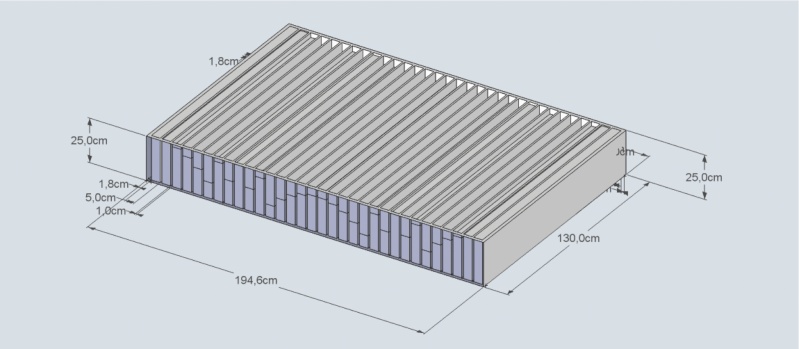

Après étude par un de mes amis acousticien, Bastien, tout a été calculer en fonction de ma régie.

Voici ce que j'ai recu....



j'ai choisi de le réaliser en médium de 12mm et 16min car en parcourant de nombreux studios sur Paris avec des diffuseurs fait en DIY, la finition, la fabrication légère de 5 à 10 mm et la durée dans le temps ne me convenait pas (décollage de nombreuses parties, vis ou clous visible...).

La découpe a été réalisé avec une déligneuse Pro...



Pour une finition optimal de découpe du médium, et surtout de rapidité car le diffuseur est constitué de plus de 80 morceaux de bois.



Le type de fabrication que j'ai choisi est avec le minimum de vis, et donc la technique du défonçage et du collage (2 Kg de colle on été nécessaire pour réaliser ce projet ).





Mise en presse du médium collé



Défonçage du fond du diffuseur.



Petite astuce pour le défonçage du fond, utilisez une de vos rainures pour caler la défonceuse mais veillez a bien partir d’équerre sur la 1ere rainure.


Mise en place et collage des 1ers éléments du diffuseur.



Le collage doit ce faire en plusieurs étapes, afin que lorsque l'on fait la mise en place de nouveaux éléments, ils ne se décollent pas et ne fassent pas bouger les éléments précédemment collés.

Je laisse la colle séchée et je reviens vers vous pour la suite...

Ingénieusement votre.

Piero


Dernière édition par mister o le Mar 30 Aoû 2011, 02:31, édité 2 fois (Raison : Tu t'es relu quand t'a bu ;-))
avatar
Piero
Ingénieux de passage
Ingénieux de passage

Partage : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du diffuseur sur mesure pour M Factory

Message par mister o le Mar 30 Aoû 2011, 02:00

Piero a écrit:Je laisse la colle séchée et je reviens vers vous pour la suite...
Petit malin va. Very Happy

En tout cas pour ce sujet fort intéressant et richement illustré.

PS: C'est pour ça que t'as disparu pendant deux jours, le sujet, je comprends mieux pourquoi tu n'en fais pas souvent.

_________________
"Dans le son, les règles sont là pour être transgressées. Votre oreille est seule juge et le bon goût votre avocat"
avatar
mister o
Moderateur Global

Partage : 2380

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du diffuseur sur mesure pour M Factory

Message par Piero le Dim 18 Sep 2011, 20:08

Bonjour a tous, la colle a enfin sèchée....
alors voici la suite du montage du diffuseur:

Donc je vous l'avai recommandé sur mon dernier post il faut bien faire sécher les 3,4 premières planches et bien vérifier l'équerrage car les suivants peuvent être collé en une fois.
voila ce que sa donne une fois tout collé...



Petite astuce:
Visé une planche sur les 2 cotés du diffuseur pour bien maintenir la positon pendant la nuit de séchage





Fixation du tour du diffuseur... le seul et unique endroit ou c'est visé/collé pour encore plus de solidité....



Vue du dessus...



Je vois la question arrivée... Mais comment allez vous le transporter chez M Factory sans utiliser une camionnette???
Facile je le coupe en 2...



Vue de derrière...



Après avoir enduit et poncer voila le moment de la couche d'après....



choix de la couleur....



peinturlurage... fini...



Le mur arrière du studio étant compose de 3 couches de placo, je doutais que mon diffuseur de 150 Kg soit correctement fixé, cela aurait été balo qu'un de mes clients ce le prenne sur la tête, nan???
Donc j'ai fabriqué un support en alu ,digne de ce nom...et des rangements sur les cotés...





Voici ce que sa donne une fois en place sans le canapé.



au niveau fixation: le support en alu est fixé au sol, le diffuseur et fixé au support en alu par le dessous, et 3 équerres et quelques chevilles moly et le tour et joué...

A peine le canapé remis en place, un squatteur est déjà a l'œuvre en train de poser.... mais pour des raisons de confidentialité, son identité ne pourra vous être dévoilée....



Pour conclure:

Le résultat esthétique est a la hauteur
Le diffuseur devrait durer dans le temps... a vous confirmez dans quelques mois...
et bien sur le résultat acoustique est a la hauteur des mes espérances, car depuis sont installation le son de la régie est beaucoup plus homogène qu'avant...

En ce qui concerne le cout d'un tel diffuseur il s'élève a un peu moins de 500 euros tout compris, mais c'est un projet assez complexe a réaliser et il faut quand même avoir de bonne notion en menuiserie, et surtout avoir le matériel adapter pour avoir a la fin une finition impeccable.
Au passage je remercie les sociétés Best of Assitance et Enseignes François sans qui ce projet aurai été plus compliqué a réalise...

Le temps de fabrication est estimé a 90h.

Ingénieusement votre

Piero
avatar
Piero
Ingénieux de passage
Ingénieux de passage

Partage : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du diffuseur sur mesure pour M Factory

Message par sebcormo le Dim 18 Sep 2011, 23:03

super, moi je dis bravo et beau boulot Wink
avatar
sebcormo
Modérateur
Modérateur

Partage : 1112

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du diffuseur sur mesure pour M Factory

Message par dd64 le Lun 19 Sep 2011, 09:17


_________________
Il est agréable d'être important, mais il est encore plus important d'être agréable.
avatar
dd64
Ingénieux trés motivé
Ingénieux trés motivé

Partage : 138

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du diffuseur sur mesure pour M Factory

Message par Piero le Lun 19 Sep 2011, 10:36

avatar
Piero
Ingénieux de passage
Ingénieux de passage

Partage : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du diffuseur sur mesure pour M Factory

Message par madees le Lun 19 Sep 2011, 11:31

Belle maitrise !
Menuiserie, charpente métallique... chapeau bas !

_________________
"Caminantes, no hay caminos, hay que caminar" (Luigi Nono)
"Working the room, keeping people happy and relaxed is half of mixing successfully" (Mixerman)
George Massenberg said, "Get a clue. There's a reason mixing seems simple: it is simple . . . Learn how to do something useful; learn how to write. Learn how to do electronic CAD, and give me a call"
avatar
madees
Co Adminateur

Partage : 3625

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du diffuseur sur mesure pour M Factory

Message par lowtone le Lun 19 Sep 2011, 13:15

du beau boulot bravo !!!!!

_________________
DIY not EMI
avatar
lowtone
Ingénieux trés motivé
Ingénieux trés motivé

Partage : 162

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du diffuseur sur mesure pour M Factory

Message par Pierre le Lun 19 Sep 2011, 13:37

C'est beau merci pour ce partage d'expérience
avatar
Pierre
Ingénieux sur qui on peut compter
Ingénieux sur qui on peut compter

Partage : 320

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du diffuseur sur mesure pour M Factory

Message par riata le Lun 19 Sep 2011, 13:53

avatar
riata
Modérateur
Modérateur

Partage : 1057

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du diffuseur sur mesure pour M Factory

Message par sartouk le Lun 19 Sep 2011, 14:40

Vraiment très classe bravo du vrai travail de pro!!!!
avatar
sartouk
Membre d'Honneur
Membre d'Honneur

Partage : 693

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du diffuseur sur mesure pour M Factory

Message par Piero le Mar 20 Sep 2011, 13:40

a tous....

afro Piero afro
avatar
Piero
Ingénieux de passage
Ingénieux de passage

Partage : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du diffuseur sur mesure pour M Factory

Message par mister o le Ven 23 Sep 2011, 14:45

Yes! Piero pour se super sujet, et pour le taf, il est vraiment au top ton diffuseur.

Ps: C'est qui qui squatte mon matos depuis des mois?... Alors si je ne peux même pas m'assoir sur ton canape pourri après m'être pété le dos en t'aident a fixer ton gros truc au fond de la controle room, où va t'on. :twisted:

_________________
"Dans le son, les règles sont là pour être transgressées. Votre oreille est seule juge et le bon goût votre avocat"
avatar
mister o
Moderateur Global

Partage : 2380

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du diffuseur sur mesure pour M Factory

Message par Piero le Dim 25 Sep 2011, 15:38

MDR... il faut pas prendre la mouche comme cela MisterO... et tu admettras que ton matos et mieux chez moi a ce faire bichonner que a prendre la poussière dans ton apparat...nan? et c vrai merci pour m'avoir aider pour la pose de ce petit pépere de diff...

Piero
avatar
Piero
Ingénieux de passage
Ingénieux de passage

Partage : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du diffuseur sur mesure pour M Factory

Message par mister o le Dim 25 Sep 2011, 16:16

Évidement, tu as raison et il n'y a pas de mouches. Cool

_________________
"Dans le son, les règles sont là pour être transgressées. Votre oreille est seule juge et le bon goût votre avocat"
avatar
mister o
Moderateur Global

Partage : 2380

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du diffuseur sur mesure pour M Factory

Message par Prodor le Dim 25 Sep 2011, 16:55

Good Job !!!!!!

Vivement que je vienne voir ça en vrai Smile

Bravo!

Bises

Prodor
Moderateur Global

Partage : 613

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du diffuseur sur mesure pour M Factory

Message par Piero le Lun 26 Sep 2011, 12:21

Quand tu veux prodor.... et en plus je dois avoir quelques tips pour toi sur la soundcraft... Papajohn et MisterO sont pas trés loin sa peu etre l'occassion de posé tout les 4 autour d'un table...

Piero
avatar
Piero
Ingénieux de passage
Ingénieux de passage

Partage : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
