ca vous dit quelquechose?

Voir le sujet précédent Voir le sujet suivant Aller en bas

ca vous dit quelquechose?

Message par jojolareunion le Lun 16 Fév 2009, 09:28

moi j'ai pas d'enceintes de monitoring ne faisaint pas d'enregsitrement, par contre je possède une paire d'enceintes jamo j-120 noté studio monitor, perso je leur trouve un tres bon son mais j'arrive pas a trouver d'ou elles viennent et si ce sont réellement d'anciennes enceintes de studio (elles doivent avoir une bonne quinzaine d'années au minimum) scratch
mes recherches sur google n'ont rien donné pas plus que celles sur le site de jamo
c'est de la pure curiosité...
par avance merci
avatar
jojolareunion
Donateur

Partage : 698

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ca vous dit quelquechose?

Message par Prodor le Lun 16 Fév 2009, 09:39

Salut!

A ma connaissance Jamo font de très bonnes enceintes hifi. Après pour ta référence, je n'en ai jamais entendu parlé pour le studio, mais si tu trouves qu'elles ont un bon son et que tu arrives à faire du bon boulot dessus c' est buen. Seules tes oreilles peuvent le dire Very Happy

A tester donc!

A très vite!

Prodor
Moderateur Global

Partage : 613

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ca vous dit quelquechose?

Message par jojolareunion le Lun 16 Fév 2009, 09:54

mes oreilles n'en disent que du bien!! la dessus pas de souci c'etait juste pour savoir
avatar
jojolareunion
Donateur

Partage : 698

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ca vous dit quelquechose?

Message par papa John le Lun 16 Fév 2009, 10:20

celles ci ?



tu peux obtenir des doc ou schema en renseignant ici

http://www.audiocircuit.com/index.php?c=JAP&cc=906&m=120-CBR#

_________________
un homme n est pas bon a tout mais il n est jamais propre à rien

avatar
papa John
Adminateur en chef

Partage : 7653

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ca vous dit quelquechose?

Message par jojolareunion le Lun 16 Fév 2009, 11:14

c'est ca !!!
t'es vraiment trop fort !! moi les miennes sont couleurs bois c'est plus classe mais c'est le modèle avec les deux potards !!
avatar
jojolareunion
Donateur

Partage : 698

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ca vous dit quelquechose?

Message par jojolareunion le Ven 11 Sep 2009, 11:04

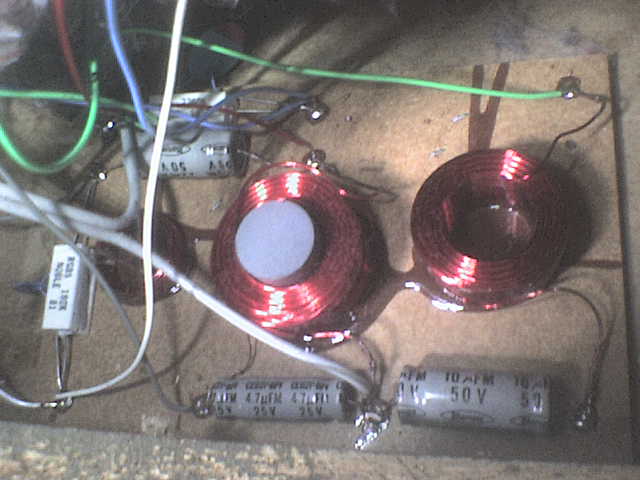

je reviens a l'assaut avec mes vieilles jamo, j'ai un probleme de grave sur l'une d'entre elle, j'ai donc demonté la bête et voila ce que je trouve :


si quelqu'un pouvait m'aider a determiner la piece a changer (peut etre toutes ?)
en gros, pour expliquer mon probleme : quand j'envoie trop de grave dans ma gamelle, le grave se barre, puis revient etc...
je referais bien l'integrale su circuit mais n'y connaissant pas grand chose, votre aide serait la bienvenue.
ma principale question etant ou trouver des capacités, resistances... de bonnes qualités a se faire livrer?
par avance merci
jojolareunion
avatar
jojolareunion
Donateur

Partage : 698

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ca vous dit quelquechose?

Message par madees le Ven 11 Sep 2009, 14:22

Si ça se barre, revient etc cela vient peut être d'un faux contact (un fil ou une cosse mal branchée, soudure sèche...) ou bien une protection défaillante : n'y a t'il pas un petit composant en série avec le boomer, qui ne soit ni une résistance, ni une self, ni une capa ?
Je crois deviner des petites pastilles bleues qui ressemblent à des polyswitch...

_________________
"Caminantes, no hay caminos, hay que caminar" (Luigi Nono)
"Working the room, keeping people happy and relaxed is half of mixing successfully" (Mixerman)
George Massenberg said, "Get a clue. There's a reason mixing seems simple: it is simple . . . Learn how to do something useful; learn how to write. Learn how to do electronic CAD, and give me a call"
avatar
madees
Co Adminateur

Partage : 3626

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ca vous dit quelquechose?

Message par jojolareunion le Ven 11 Sep 2009, 15:48

en fait il n'y a rien de "branché" puisque tout est soudé !!!
pour le reste, evidemment j'y connais rien mais en tout cas pas de de composant en série sur le boomer, les deux fils vont de ma bobine directement au "circuit imprimé" (je connais pa le nom quand c'est en fil a fil)
je vais essayer de faire une schema pour etre plus clair!!!
en farfouillant, je viens de m'apercevoir que la led d'overload du treble est completement morte et les deux fils pendouillent? ca peut etre ca? ca m'etonnerait...
avatar
jojolareunion
Donateur

Partage : 698

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ca vous dit quelquechose?

Message par jojolareunion le Ven 11 Sep 2009, 15:53

oups , je m'a trompé, c'est le potentiometre du grave dont la led est morte bien evidemment !!
avatar
jojolareunion
Donateur

Partage : 698

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ca vous dit quelquechose?

Message par jojolareunion le Ven 11 Sep 2009, 16:12

en fait je me suis encore trompé donc je fais un schéma et quand j'arrive a etre clair je vous relance
(pas si facile que ca l'electronique pour les nuls !!)
avatar
jojolareunion
Donateur

Partage : 698

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ca vous dit quelquechose?

Message par jojolareunion le Ven 11 Sep 2009, 21:40

vous moquez pas !!!
j'ai fait un "schéma" avec un logiciel que j'ai trouvé sur le net, le symbol des composants n'est pa forcement le bon car je n'ai pas trouvé les bons modeles, il y a deux petites pieces bleues dont je ne connais pas la fonction, donc le nom qui sont en parrallele des LED (voir photos)
jai fait de mon mieux mais j'ai du faire des erreurs merci d'etre indulgent


le plus est d'un coté( en haut) le moins de l'autre (en bas) : j'ai recopier au plus pres le circuit original ; les deux pistes qui vont a "hp low" ne sont pas coupés c'est juste pour signifier qu'il n'y a pas liaison avec l'autre piste
avatar
jojolareunion
Donateur

Partage : 698

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ca vous dit quelquechose?

Message par Geoff Emerick de Fake le Dim 13 Sep 2009, 13:40

Bon, en fait, ton enceinte n'est probablement pas défectueuse, c'est juste la protection (effectivement les petites "pastilles bleues) qui entre en service, afin d'évieter de cramer tes boomers. Ces pastilles, les polyswitch, agissent comme un disjoncteur auto-réarmable. Il suffit de baisser le niveau et d'attendre quelques secondes pour qu'ils reviennent à leur état normal de fonctionnement. Le problème est que les polyswitch sont très bien pour protéger des tweeters ou des moteurs à compression, mais beaucoup moins pour des haut-parleurs de graves ou de médium, car leurs constantes de temps trop rapides les font intervenir intempestivement. Les disjoncteurs magnéto-thermiques auto-réarmables sont beaucoup mieux adaptés pour cela.
Quant à l'appellation studio monitor chez Jamo, çà n'a jamais été validé par une réelle démarche technique. Il s'agit plutôt de marketing. mais il faut reconnaître que ces enceintes fonctionnent plutôt bien et permettent de mixer avec confiance.

Geoff Emerick de Fake
Moderateur Global

Partage : 1197

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ca vous dit quelquechose?

Message par jojolareunion le Dim 13 Sep 2009, 16:42

merci pour les renseignements
mais le probleme (car il y'en a un) c'est que l'autre enceinte ne le fait pas. et puis quand je dis que j'envoie du son dedans, ca n'est en aucun cas a un niveau tres élevé juste un peu fort (genre couvrir l'aspirateur) !!
je vais essayer de la faire voir demain par un pote
encore merci en tout cas !!
avatar
jojolareunion
Donateur

Partage : 698

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ca vous dit quelquechose?

Message par madees le Mer 17 Fév 2010, 22:59

deterrage de sujet, que je n'avais pas suivi jusqu'au bout, bel effort pour les schémas jojo, j'espère que tu as trouvé la solution

Et ça, ça vous dit quelques choses ? :

J'aime le concept !

_________________
"Caminantes, no hay caminos, hay que caminar" (Luigi Nono)
"Working the room, keeping people happy and relaxed is half of mixing successfully" (Mixerman)
George Massenberg said, "Get a clue. There's a reason mixing seems simple: it is simple . . . Learn how to do something useful; learn how to write. Learn how to do electronic CAD, and give me a call"
avatar
madees
Co Adminateur

Partage : 3626

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ca vous dit quelquechose?

Message par riata le Jeu 18 Fév 2010, 06:50

c'est un tweeter focal ça non?
TC 120 TD 5

les hp haussi a bien y regarder
deux 5 W 3211 B
et
quatre 11 W 7670

c'est du fait sur mesure par exemple par "la maison du haut parleur" rue d'amsterdam

edit: ptin j'me la pète bien là!!
avatar
riata
Modérateur
Modérateur

Partage : 1057

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ca vous dit quelquechose?

Message par madees le Ven 19 Fév 2010, 17:55

purée oui bravo
déçu, je croyais le tweeter plus original (elliptique ou ruban...)
merci !

_________________
"Caminantes, no hay caminos, hay que caminar" (Luigi Nono)
"Working the room, keeping people happy and relaxed is half of mixing successfully" (Mixerman)
George Massenberg said, "Get a clue. There's a reason mixing seems simple: it is simple . . . Learn how to do something useful; learn how to write. Learn how to do electronic CAD, and give me a call"
avatar
madees
Co Adminateur

Partage : 3626

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
