Construction du studio M Factory (Montreuil) by PIERO

Message par Piero le Sam 03 Avr 2010, 02:31

Après une première expérience de réalisation, pour le label "Tous Illictes" de LIM,qui vous été rapporté sur le forum par MisterO (à revisionner ici), je me lance dans un nouveau projet ou je suis associé avec un compositeur de musique de film et de pub afin que l'on se partage l'endroit.
Sachez que j'ai tenu compte des remarques que tous les Ingénieux on posté sur mon précédent projet et je ne recommcerai pas les meme erreurs...
Je vous ferez partager l'avancement des travaux (qui sont commencé déja depuis 2 mois) et je suis ouvert à toutes critiques....

Piero
avatar
Piero
Ingénieux de passage
Ingénieux de passage

Partage : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par Fab2b le Sam 03 Avr 2010, 03:03

+1 pour la tente !! ^^
avatar
Fab2b
Donateur

Partage : 1435

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par Piero le Sam 03 Avr 2010, 03:24

Alors je m'explique un peu plus en détail...
le batiment est composé :
-une grande cabine de prise, 8m/4m,ayant une hauteur sous plafond variable de 3m à 5m... sa risque d'etre cool pour les prises de batterie...
-une cabine de speak de 2m/2m
-deux studios de production
-et une control room de 20 m2
- cusine/salle de bain...
avatar
Piero
Ingénieux de passage
Ingénieux de passage

Partage : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par Prodor le Sam 03 Avr 2010, 08:33

Bravo Piero jolie projet!!!

Tiens nous au courant de l'avancement Smile


Prodor
Moderateur Global

Partage : 613

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par Piero le Sam 03 Avr 2010, 15:43

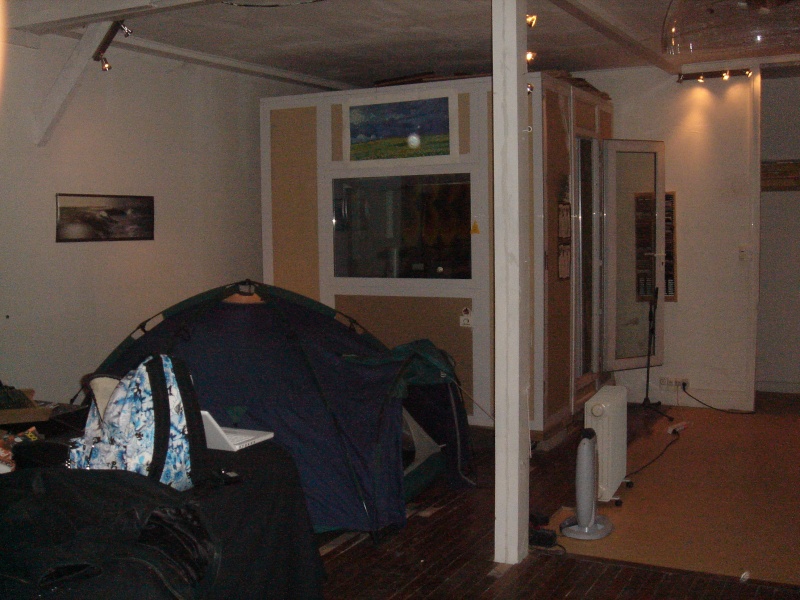

Voila de koi je suis parti....vue de la futur cabine de prise...

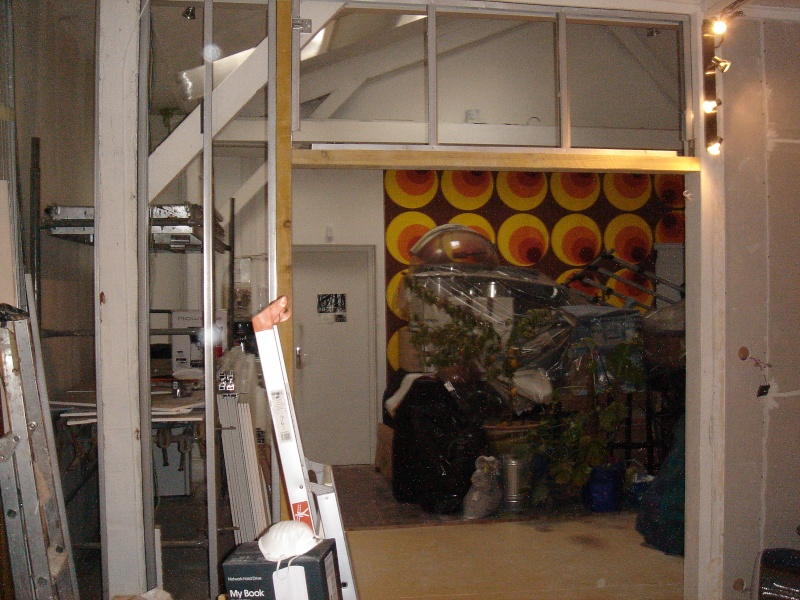

vue de la futur control room...on peut apercevoir la cabine de speak que j'ai totalement demomte pour remonter a 2m... impossible de la bouger double cloisonage en ba23...


construction du mur de separation... 4 couches de ba13 dont 2 de ba13 phonique, laine de roche et vide d'air pour finir avec une paroit de 12cm...


Mise en place de la baie vitree entre la cabine et la control room...

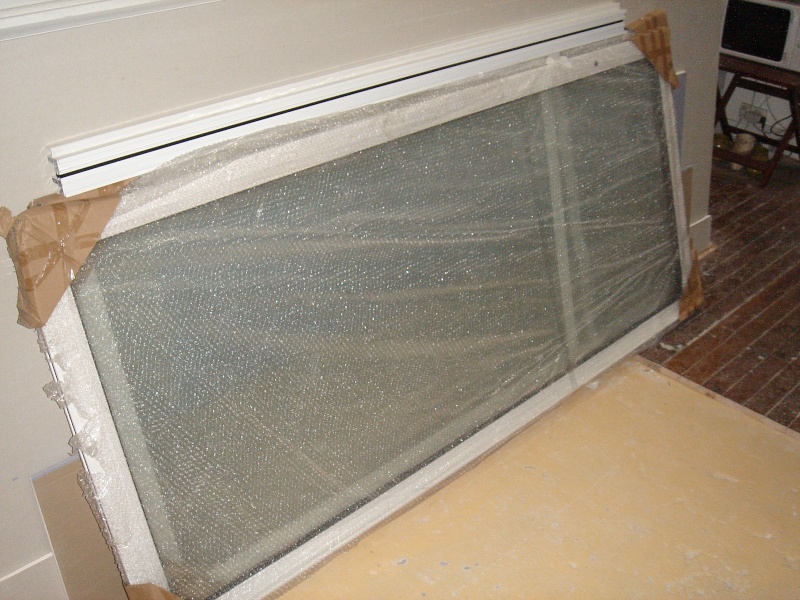

Les vitres....2.15m/1.8m fini...


La cabine avant sa mise en place et son reconditionnement...

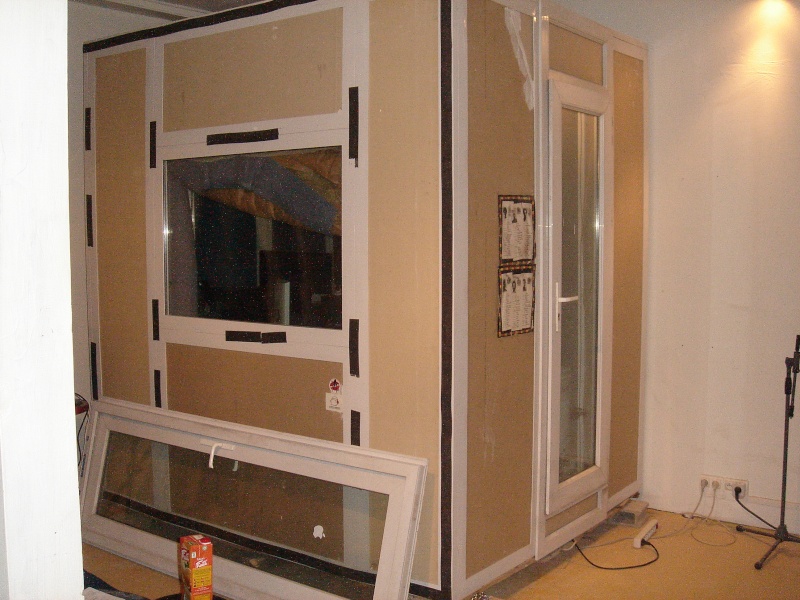

Cabine mise en place, et apres test 40db d'isolation acoustique....sa va pouvoir braillier...



Comment, en partant d'une porte en bois, faire une porte acoustique... un peu de bois,de laine de roche et du placo... avec vue sur l'un des 2 studios de prod...


Voila pour le momment.... la suite au prochaine episode....

Piero
avatar
Piero
Ingénieux de passage
Ingénieux de passage

Partage : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par mister o le Sam 03 Avr 2010, 17:12

Piero.

_________________
"Dans le son, les règles sont là pour être transgressées. Votre oreille est seule juge et le bon goût votre avocat"
avatar
mister o
Moderateur Global

Partage : 2380

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

suite du studio M....

Message par Piero le Lun 19 Avr 2010, 00:02

Apres quelques semaines voila ou en sont les travaux....



realisation du planchet, desolidarise a l'aide de bande resillante et isole avec des flocons de laine de roche.



Le planchet termine a l'aide d'OSB de 15 mm, l'estrade permettera au canape d'etre sur eleve.



Support des racks de traffic avec passage de cable et alimentation electrique.



les racks de traffic sont pose a l'horizontal... 2 racks de 14u devrait suffir dans un premier temps...



les angles avant sont casse grace a une structure en bois...on peut aussi voir les passage de cable allant vers le nodal.



l'espace restant entre le mur placo et la stucture en bois permet de loger des bass trapp "home made" (latte de bois enroule de laine de verre et fixer par de la ficelle).



la fixation avec de la ficelle permet au bass trapp d'etre libre et ainsi d'absorbe les bass...



l'ensemble de la partie avant de la regie est recouverte de laine de roche de 50mm afin d'avoir une absorbtion maximale.



Pas facile de transporter des plaques de contreplaque de 2.5m/1.2m sans camion,mais on ce debrouille... giovanni pour ton aide....



1ere cloison realise en panneaux a lattes ... plus que 5 murs a faire... et comme dab je vous tiens informer de la suite des travaux et bien evidement les commantaires sont toujours les bienvenu...see you soon les Ingenieux...

Piero
avatar
Piero
Ingénieux de passage
Ingénieux de passage

Partage : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par papa John le Lun 19 Avr 2010, 00:48


_________________
un homme n est pas bon a tout mais il n est jamais propre à rien

avatar
papa John
Adminateur en chef

Partage : 7653

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par quentin le Lun 19 Avr 2010, 01:00

belles avancés!!!

Mais .....

Je ne vois plus ton mur avec les ronds jaunes orange et rouges superposés !!!!!!
C'est bien dommage...
avatar
quentin
Co Adminateur

Partage : 844

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par Piero le Lun 19 Avr 2010, 01:13

ne t'inquete pas quentin c dans la cabine de prise....c la piece qui me restera a faire apres la regie... coming soon...
avatar
Piero
Ingénieux de passage
Ingénieux de passage

Partage : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par quentin le Lun 19 Avr 2010, 01:30

ouf...
avatar
quentin
Co Adminateur

Partage : 844

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par mister o le Lun 19 Avr 2010, 02:48

Ça chaume pas chez Lo, super!
Piero.

_________________
"Dans le son, les règles sont là pour être transgressées. Votre oreille est seule juge et le bon goût votre avocat"
avatar
mister o
Moderateur Global

Partage : 2380

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par sylvaindenis le Lun 19 Avr 2010, 07:58

Hésitez pas, si vous avez besoin de conseils sur des matériaux, des marques, et même du matos, à mes temps perdu je suis "consultant en acoustique" pour une boite qui s'appelle ABSO et HOME CINE CONCEPT, qui est spécialisé dans l insonorisation studio, la conception de cabine acoustique, salle de ciné dédié, etc...
Donc je peux presque tout savoir, et tout avoir.

Votre serviteur

_________________
Sylvain Denis
Sound Engineer
www.syde.fr
avatar
sylvaindenis
Membre d'Honneur
Membre d'Honneur

Partage : 329

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par papa John le Lun 19 Avr 2010, 08:46

Et bien qu attends tu pour nous faire un petit post la dessus mon sylvain...En tous les cas je suis preneur

_________________
un homme n est pas bon a tout mais il n est jamais propre à rien

avatar
papa John
Adminateur en chef

Partage : 7653

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par Prodor le Lun 19 Avr 2010, 08:47

Super Piero ça avance à vitesse grand V!!!

Bravo Wink


Prodor
Moderateur Global

Partage : 613

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par totofrider le Sam 24 Avr 2010, 02:11

cool beau travaille mon piero, et a bientot totof :NNN:
avatar
totofrider
Ingénieux de passage
Ingénieux de passage

Partage : 4

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par madees le Dim 25 Avr 2010, 16:52

Beau travail !
Les bass trap tu as mesuré les modes propres et calculé les dimensions pour les accorder ?
Original comme construction je serais curieux d'entendre le résultat
@Sylvain : ABSO, c'est rue de Charenton non ? j'habite juste à côté !

_________________
"Caminantes, no hay caminos, hay que caminar" (Luigi Nono)
"Working the room, keeping people happy and relaxed is half of mixing successfully" (Mixerman)
George Massenberg said, "Get a clue. There's a reason mixing seems simple: it is simple . . . Learn how to do something useful; learn how to write. Learn how to do electronic CAD, and give me a call"
avatar
madees
Co Adminateur

Partage : 3625

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par Piero le Dim 25 Avr 2010, 17:04

Merci pour les commentaires... pour ce qui es du bass trap j'ai calcule de maniere approximative mais sa devrait bien le faire... Pour ecouter encore un peu de patience mais tous les ingenieux qui le desirent seront le bienvenu.... a bientot avec une update de nouvelles tofs...
avatar
Piero
Ingénieux de passage
Ingénieux de passage

Partage : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par soundman le Dim 25 Avr 2010, 17:25

Cooool Piero.Merci pour cette aventure en live
avatar
soundman
Donateur

Partage : 56

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par Piero le Lun 24 Mai 2010, 16:50

Apres 1 mois depuis ma derniere update de photos voila ou en est le studio...
les panneaux a lattes sont termines...



la position definitive pour mes racks de traffic sont a l'horizontal, plus ergonomique a mon sens et evite surtout les coups dans les facades des perifs.... 24 u pour commencer devrait suffir...



ouverture au centre du panneau central qui va me permettre d'incruster un ecran lcd de 42 p...



acces regie...



Detail du panneau a lattes: contreplaque de 18mm lattes de 100mm et 50mm
cotes d'espacement:
100/10/50/5/100/10/.....

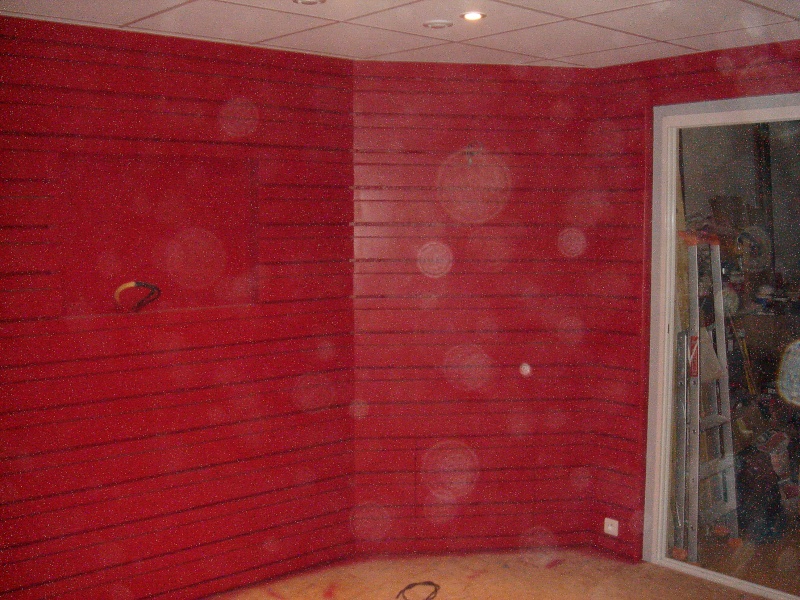

Apres quelques galeres dans le choix des couleurs voila ce que sa donne...



meme le boss met la main a la patte... merci Lo pour ton coup de main...

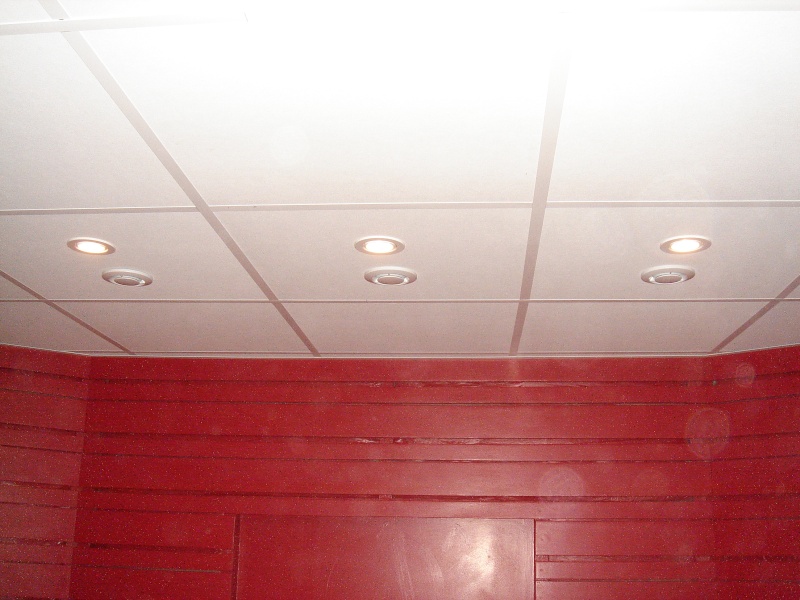

Mise en place du faux plafond en dalle ainsi que de l'eclairage et de la ventillation



Pour le plafond j'ai utilise de la dalle de 60/60 en laine de roche de 25mm recouvert d'une epaisseur de 40mm de laine de verre.

Et enfin le momment tant attendu la regie finie... ok je sais il reste le sol a pose....









On aime bien les couleurs definitives de la regie et vous, qu'en pensez vous?
je ne voulais pas travailler dans un ambiance triste comme on voit dans tout les studios de france et de navarre...
Ton avis, sur la couleur, m'interesse alors n'hesite pas a laisser un commentaire.....

Pas de repos et nous attaquons le 2eme studio de prod....



Avant poncage.....



Apres poncage....
merci Giovanni pour ton aide... meme si c'est le studio de prod que tu vas occupe...

Au jour d'aujourd'hui cette piece est terminee et Giovanni est deja installe mais vous aurez les photos a la prochaine update...

En vous disant a bientot

Musicalement

Piero
avatar
Piero
Ingénieux de passage
Ingénieux de passage

Partage : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par sartouk le Lun 24 Mai 2010, 17:15

Yeah !!! ca le fait !! perso j'aime cette couleur Very Happy beau travail vivement les prochaines photos!!!!

et doucement avec la C***! :050:
avatar
sartouk
Membre d'Honneur
Membre d'Honneur

Partage : 693

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par Piero le Lun 24 Mai 2010, 18:53

T'inkiete Sartouk je parle de poncage... donc de platre... et pas de c...
pas le temps de faire de connerie...
avatar
Piero
Ingénieux de passage
Ingénieux de passage

Partage : 38

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par DubChemist le Mar 25 Mai 2010, 00:40

Bravo pour ce projet...
avatar
DubChemist
Ingénieux trés motivé
Ingénieux trés motivé

Partage : 134

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par mister o le Mar 25 Mai 2010, 01:00

Piero!
Je pense que la couleur ira assez bien avec la table de mixage.
C'est du beau boulot, Je suis impatient de passer te rendre visite pour voir tout ça en vrais.

_________________
"Dans le son, les règles sont là pour être transgressées. Votre oreille est seule juge et le bon goût votre avocat"
avatar
mister o
Moderateur Global

Partage : 2380

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par Rico le Mar 25 Mai 2010, 19:58

Bravo !
Très joli et quel taf !!!
avatar
Rico
Donateur

Partage : 124

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction du studio M Factory (Montreuil) by PIERO

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
